35mm2 flexible single core cable

Halogenfri enkelkärningskabel för paneler och skyddad ledning

För panelbyggare och elentreprenörer, detta35 mm² LSZH enkelkärnig kabelkombinerar ledarflexibilitet, hög-temperaturkapacitet och låg-brandrisk-material. X-HF-110 SDI-kabeln använder en fin-trådig Klass 5-glödgad kopparledare, X-HF-110-isolering och en svart HFS-110-TP-mantel i en 0,6/1kV-konstruktion. Den fungerar som en flexibel kopparströmkabel för nät, undernät och skyddade industrikretsar i kabelrännor, ledningar, diken eller kanaler. Designen är användbar som kabel för växelkopplingar där kontrollerad bockning och snygg avslutning krävs. GERITEL WIRE tillhandahåller tekniska data, testprotokoll, skräddarsydd märkning och exportförpackningar.

PRODUKTSPECIFIKATIONER

35mm² LSZH single core cable

Ansökningar

Flexibel enkärnad X-HF-110-isolerad och HFS-110-TP-mantlad kabel för nät, undernät och underkretsar oslutna, inneslutna i ledningar eller i underjordiska kanaler för byggnader och industrianläggningar där de inte är utsatta för mekaniska skador. Lämplig där utrymmet är litet och/eller där det kan förekomma överbelastning.

SPECIFIKATIONER
Godkännanden	Lämplig för fasta applikationer endast i enlighet med AS/NZS 3000+AS/NZS 5000.1
Beteende i låga och eld:	Flamutbredning - AS/NZS IEC 60332-1
Temperaturområde	Maximal drifttemperatur: +110 grad Lägsta drifttemperatur: -25 grader
Minsta böjradie	Installerade kablar: 4D Under installation: 6D
Motstånd mot	Kemisk exponering: EnstakaI Mekanisk påverkan: Ljus Vattenexponering: Enstaka kondens Solstrålning och väderexponering: Tillfällig
Kabeldesign	Ledare: Flexibel buntglödgad kopparledare till A5/NZ5 1125 (Klass 5). Isolering: X-HF-110 Färg: Naturlig Slida: HFS-110-TP Färg: Orange/Svart
Installationsvillkor	I fri luft I ledning I skyttegrav I kanal

Kärna x kors- avsnitt mm²
Kärna x kors- avsnitt mm²	Dirigent Diameter mm	Nominell isolering tjocklek mm	Nominell mantel tjocklek mm	Cirka totalt diameter mm	Ca. vikt kg/km
1x16	0.20	0.7	1.4	9.9	201
1x25	0.20	0.9	1.4	11.6	292
1x35	0.20	0.9	1.4	12.8	386
1x50	0.30	1.0	1.4	14.6	529
1x70	0.30	1.1	1.4	16.6	725
1x95	0.30	1.1	1.5	18.5	935
1x120	0.30	1.2	1.5.	20.4	1174
1x150	0.30	1.4	1.6	22.7	1464
1x185	0.40	1.6	1.6	24.8	1765
1x240	0.40	1.7	1.7	28.0	2304
1x300	0.40	1.8	1.8	30.8	2847
1x400	0.50	1.9	1.9	34.9	3730
1x500	0.50	2.0	2.0	38.8	4689
1x630	0.50	2.0	2.2	44.3	6226

mm²	Min. Böjning Radie mm
		Nuvarande betyg (A)					Elektrisk Egenskaper
		Underground Bifoga	Avstånd	Avstånd från yta	I luften		Maximal DC Motstånd 20 grader Ω/km
		Underground Bifoga	Avstånd	Avstånd från yta	Bifogat	Rörande	Maximal DC Motstånd 20 grader Ω/km
16	59	97	130	114	91	105	1.21
25	70	125	173	153	121	139	0.780
35	77	151	214	188	148	172	0.554
50	88	188	270	230	190	217	0.386
70	100	229	340	291	234	273	0.272
95	111	268	410	363	277	329	0.206
120	122	316	487	422	331	390	0.161
150	136	357	562	486	378	450	0.129
185	149	404	644	564	438	516	0.106
240	168	481	775	674	538	620	0.0801
300	185	542	895	780	612	714	0.0641
400	209	648	1079	910	757	855	0.0486
500	233	729	1260	1053	864	990	0.0384
600	266	828	1493	1217	993	1154	0.0287

CERTIFIERINGAR

35mm2 HFS-110-TP cable

35mm² SDI 110C cable

FÖRPACKNING

Plastrulle

Liten trärulle

Stor trärulle

ANSÖKAN

Industriell utrustning och motorströmförsörjning

Elcentral och distributionspanel Kabeldragning

Installation av kabeldike och ledning under jord

FALL

Induktionssmältugnskraftsystem

Mining Processing Plant MCC och Substation UpgradeModular Homes

Elektrisk installation av stålverk med gångbalksugn

VARFÖR VÄLJA OSS

30År av erfarenhet
i en-samtalstjänst

Dongguan Greater Wire & Cable Co., Ltd. är en professionell kabeltillverkare av-kvalitet i Kina som levererar certifierade elektriska kabellösningar för bygg-, industri-, gruv-, energi- och infrastrukturprojekt över hela världen.

Med en fabrik på 30 000 m², 30 produktionslinjer, erfarna ingenjörer och ett strikt kvalitetskontrollteam tillhandahåller vi pålitliga, spårbara och kompatibla kabelprodukter för internationella tekniska tillämpningar. Våra produkter stöds av certifieringar inklusive SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS och ISO.

Vi är engagerade i säkerhet, kvalitet, transparens och långsiktigt-partnerskap. Från råmaterialinspektion till färdig produkttestning kontrolleras varje batch noggrant för att säkerställa stabil prestanda och pålitlig projektanvändning.

Större kabel - certifierad kvalitet. Pålitlig leverans. Tekniskt värde.

15K

Färdiga projekt

150+

professionell personal

15K

nöjda kunder

92+

utmärkelser och certifikat

ANLÄGGNINGSUTRUSTNING

GLOBALA CERTIFIERINGAR

LSZH flexible single core cable

KUNDBILDER

LS0H single core cable

INTERNATIONELL TRANSPORT

Sjöfrakt

Vi erbjuder pålitliga lösningar för sjöfrakt för stora-volymsorder. Dina varor är säkert packade och skickade i containrar, vilket säkerställer kostnadseffektiv-leverans till hamnar över hela världen.

Flygfrakt

För snabbare leverans ser vår flygfrakttjänst till att dina produkter når internationella destinationer snabbt, med noggrann hantering och full spårning längs vägen.

Internationell Express

Behöver du brådskande försändelser? Vår internationella expresstjänst levererar små till medelstora beställningar effektivt och ger dörr-till-dörrservice med realtidsspårning- för sinnesfrid.

SAMARBETSPARTNER

Vi söker en samarbetspartner för att utöka vår verksamhet.

Hur samarbetar man med oss?

Dela helt enkelt dina krav, få vår professionella lösning, bekräfta prover och njut av snabb, pålitlig produktion och världsomspännande leverans - att arbeta med oss är så enkelt.

Vår adress

Byggnad 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Guangdong-provinsen, Kina

Telefonnummer

+86 136 6257 9592

+86 135 1078 4550

E-e-post

manager01@greaterwire.com

FAQ

Varför använder den här kabeln en klass 5-ledare?

En flexibel kopparledare av klass 5 använder många fina glödgade koppartrådar, vilket gör stora-tvärsnitt lättare att dra och avsluta än styva ledare. GERITEL WIRE kontrollerar ledartrådning och motstånd under produktion och kan tillhandahålla ledardata för den valda Klass 5-kopparkabeln.

Kan denna flexibla kabel användas på rörliga maskiner?

Nej. Även om ledaren är flexibel är detta en flexibel kabel för fast installation, inte en dragkedja, rulle, kran eller kontinuerligt böjlig kabel. Dess flexibilitet underlättar främst installation i trånga ställverk och ledningar. GERITEL WIRE kan rekommendera en annan dynamisk-flexkabel när utrustningen rör sig upprepade gånger.

Är GERITEL WIRE-kabeln SAA godkänd?

GERITEL WIRE hållerSAA-certifiering för relevant 110 graders kabelmodeller, men godkännande ska alltid kontrolleras mot exakt beställd storlek och konstruktion. För en SAA-godkänd X-HF-110-kabel kan GERITEL WIRE skicka de aktuella certifikatsidorna och identifiera den täckta modellen innan köparen godkänner beställningen.

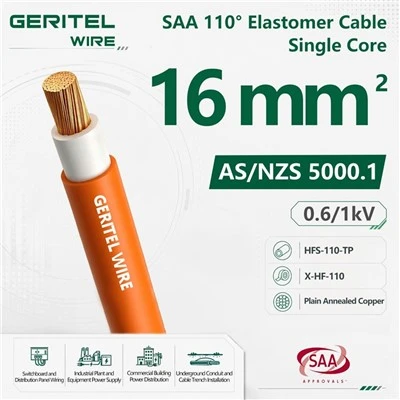

Vilket SAA-certifikat täcker 16mm² kabel?

Den medföljande GERITEL-dokumentationen visar 16 mm² inom certifikatet SAA241314, beroende på den modell och konstruktion som anges på certifikatet. När du citerar en 16 mm² SAA-elastomerkabel tillhandahåller GERITEL WIRE den relevanta certifikatsidan så att köparen kan verifiera spänning, märkning och produktbeteckning.
