I solcellssystem (PV) är valet av kabelstorlek avgörande för effektivitet och säkerhet. En 4 mm² solcellskabel är ett populärt val för medelstora till stora installationer på grund av dess förmåga att hantera högre strömmar och bibehålla minimalt spänningsfall över längre avstånd. Den här artikeln utforskar strömförande kapaciteten hos en 4 mm² solcellskabel och dess lämplighet i PV-system, med fokus på H1Z2Z2-K, PV1-F och allmänna standarder för solcellskabel.

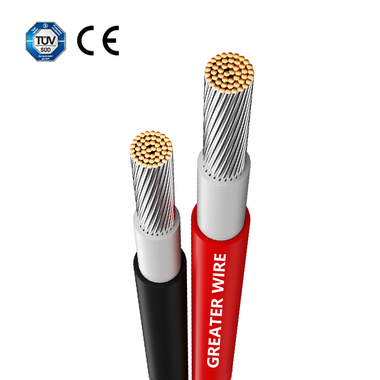

Viktiga egenskaper hos en 4 mm² solcellskabel

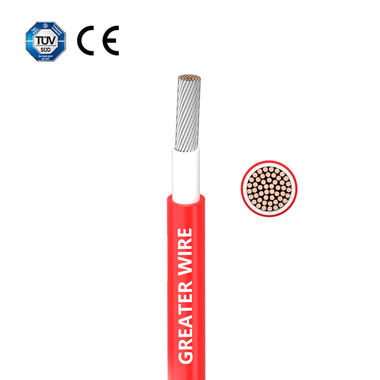

Tvärsnittsarea
En 4 mm² kabel har en ledartvärsnittsarea på 4 kvadratmillimeter, vilket ger en större yta för strömflöde och minskar motståndet jämfört med mindre kablar.
Standarder och certifieringar
H1Z2Z2-K:
Klassad för upp till 1,5 kV DC.
Designad för moderna solcellssystem med förbättrade säkerhetsfunktioner som flamskydd, halogenfri isolering och hög flexibilitet.
PV1-F:
Klassad för upp till 1,0 kV DC.
Vanligt i äldre system och flitigt använt i vanliga PV-installationer.
Miljömässig hållbarhet
Både H1Z2Z2-K- och PV1-F-kablar är designade för utomhusbruk och erbjuder:
UV- och väderbeständighet:Säkerställer långsiktig prestanda i tuffa miljöer.
Temperaturområde:Fungerar effektivt mellan -40 grader och +120 grader, lämpligt för extrema klimat.
Strömbärande kapacitet för en 4 mm² solcellskabel
Strömförande kapaciteten för en 4mm² solcellskabel beror på faktorer som installationsmetod, omgivningstemperatur och kabelns isoleringsmaterial.
Allmänna riktlinjer
In Free Air:
En 4 mm² kabel kan vanligtvis bära strömmar på 30A till 40A under optimala förhållanden.
I ledningar eller under jord:
Minskad värmeavledning begränsar strömkapaciteten till cirka 25A till 35A.
Temperaturens inverkan
Högre omgivningstemperaturer minskar kabelns strömförande kapacitet på grund av ökat motstånd och värmeuppbyggnad. Till exempel:
Vid 30 grader kan kapaciteten vara 35A.
Vid 50 grader kan det sjunka till runt 30A.
Överväganden vid spänningsfall
Spänningsfall uppstår över långa avstånd och är proportionellt mot ström, kabellängd och resistans. Ett lägre spänningsfall säkerställer högre effektivitet, särskilt i stora solcellsinstallationer.
Användning av en 4 mm² solcellskabel
En 4 mm² solcellskabel är mångsidig och används ofta i solcellssystem för olika applikationer:
1. Medelstora till stora solsystem
Lämplig för bostads- och kommersiella system med måttlig till hög effekt.
Används ofta för att ansluta solpaneler till växelriktare eller kombinerarboxar.
2. Långa kabeldragningar
Idealisk för installationer där avståndet mellan komponenter (t.ex. paneler och växelriktare) överskrider10 meter, eftersom den större storleken minimerar spänningsfallet.
3. Högströmssystem
Med en kapacitet på upp till 40A kan en 4mm² kabel hantera högströmseffekter från flera solpaneler i serie eller parallella konfigurationer.
Beräkna strömkapacitet i PV-system
För att bestämma den maximala ström som en 4mm² kabel kan hantera i en specifik applikation, använd formeln:
I=P/V
Där:
I=Aktuell (A)
P=Effekt (W)
V=Spänning (V)
Exempel beräkning
För ett system med en uteffekt på 3 kW och en spänning på 48V:
I=3000/48=62.5
Eftersom detta överskrider kapaciteten för en 4mm² kabel, skulle du behöva en större kabelstorlek, som 6mm² eller 10mm².
Jämför 4 mm² med andra solcellskabelstorlekar
| Kabelstorlek | Aktuell kapacitet (A) | Spänningsområde (kV) | Bästa applikationerna |
|---|---|---|---|
| 1,5 mm² | 12–15A | Upp till 1,5 kV | Småskaliga installationer, korta kabeldragningar |
| 2,5 mm² | 20–30A | Upp till 1,5 kV | Solcellsanläggningar för bostäder, medelavstånd |
| 4 mm² | 30–40A | Upp till 1,5 kV | Medelstora till stora system, långa kabeldragningar |
| 6 mm² | 40–55A | Upp till 1,5 kV | Kommersiella och industriella installationer |
Viktiga överväganden vid användning av 4 mm² solkablar
1. Systemspänning och ström
Se till att kabelns nuvarande kapacitet matchar systemets krav. För högströmsapplikationer kan en större kabel behövas.
2. Spänningsfallsgränser
Håll spänningsfallet inom 3 % för optimal effektivitet. Beräkna minskningen med:
Vdrop=I×R×L
R=Motstånd per meter (Ω/m).
L=Total kabellängd (meter).
3. Överensstämmelse med standarder
Kontrollera att kabeln uppfyller H1Z2Z2-K- eller PV1-F-standarderna, vilket säkerställer hållbarhet och säkerhet under svåra förhållanden.
4. Miljöförhållanden
Tänk på temperatur, UV-exponering och installationsmiljö. En 4 mm² kabel designad för dessa standarder fungerar bra i utomhusinstallationer.
5. Framtida skalbarhet
Om systemet sannolikt kommer att expandera, överväg att använda en större kabelstorlek för att ta emot ökad effekt.
Fördelar med att använda en 4 mm² solcellskabel
Högre strömkapacitet:
Klarar upp till 40A, vilket gör den lämplig för medelstora till stora installationer.
Reducerat spänningsfall:
Större tvärsnittsarea minimerar förluster över långa avstånd.
Varaktighet:
Standarder som H1Z2Z2-K och PV1-F säkerställer långtidsprestanda och motståndskraft mot miljöfaktorer.
Begränsningar för en 4 mm² solcellskabel
Kosta:
Dyrare än mindre kablar som 2,5 mm².
Installationssvårigheter:
Något mindre flexibel, kräver mer ansträngning för att köra i trånga utrymmen.
Inte lämplig för mycket höga strömmar:
För applikationer som kräver strömmar över 40A krävs större kablar.
