NM-B-kabel används ofta i moderna elektriska ledningar för bostäder och kommersiella anläggningar på grund av dess bekvämlighet, tillförlitlighet och överensstämmelse med NEC-standarderna (National Electrical Code). Särskilt i hem och kommersiella byggnader påverkar valet av rätt NM-B-typ direkt kretssäkerhet och livslängd.
Många första-användare frågar ofta:"Hur många ledningar finns i NM-B-kabeln och vilka funktioner har de?"
Den här guiden ger en detaljerad analys av NM-B-kabelns interna struktur, antal ledningar och funktioner, modellspecifikationer, applikationsexempel och köptips. Tabeller och diagram ingår för tydlighetens skull, vilket hjälper användare att fatta välgrundade köp- och installationsbeslut.
Vad är NM-B-kabel?
NM-B(Icke-metallisk mantlad kabel, typ B) är en icke-metallisk mantlad elkabel som främst är designad för torra inomhusmiljöer som hem, kontor och kommersiella utrymmen. Den rekommenderas enligt NEC och har flambeständighet, hållbarhet och enkel installation.

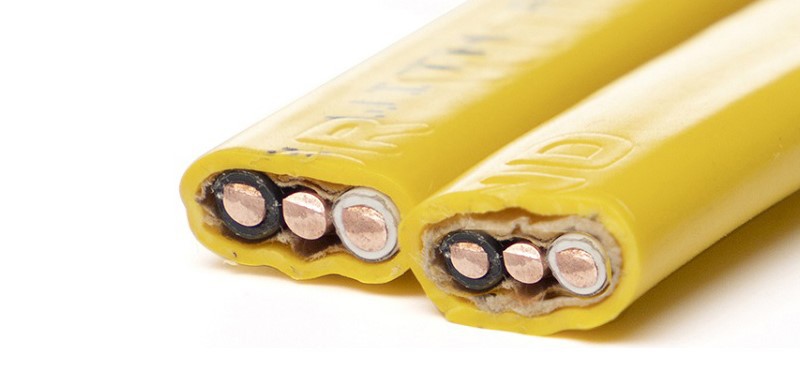

NM-B-kabelstruktur
NM-B-kabel består vanligtvis av:
- Interna ledare (heta/neutrala/jorda)
Innehåller vanligtvis2 till 4 ledareberoende på modell:
2 ledare + jord: För standardbelysnings- och uttagskretsar (t.ex. 12/2 eller 14/2 NM-B).
3 ledare + jord: För fler-omkopplare eller dubbel-kontrollbelysning (t.ex. 12/3 eller 14/3 NM-B).
4 ledare + jord: För speciella kretsar som kräver fler ledare.
- Ledarmaterial
Mestadels koppar (utmärkt ledningsförmåga och mekanisk hållfasthet), med vissa aluminiumvarianter.
- Isoleringsmaterial
PVC-isolering för värmebeständighet, fuktskydd och brandbeständighet.
- Ytterhölje
Hållbar, flamskyddad- PVC-mantel som ger mekaniskt skydd och förhindrar kortslutning.
Viktiga fördelar med NM-B-kabel
- Enkel installation: Icke-metallisk mantel möjliggör enkel vägg- och ledningsinstallation.
- Säkerhet och efterlevnad: Uppfyller NEC-standarder och UL/cUL-certifiering.
- Mångsidighet: Lämplig för belysning, uttag, VVS och varmvattenberedare.
NM-B-kabelspecifikationer och trådantal
NM-B-kabelmodeller definieras av wire gauge (AWG) och interna ledare. Vanliga modeller inkluderar:
| Modell | Interna ledare | Tråd färger | Kretstyp | Typisk ström |
|---|---|---|---|---|
| 14/2 NM-B | 2 + mark | Svart, vit, bar | Belysning, uttag | 15A |
| 12/2 NM-B | 2 + mark | Svart, vit, bar | Kök, badrum | 20A |
| 14/3 NM-B | 3 + mark | Svart, röd, vit, bar | Dubbla-kontrollomkopplare | 15A |
| 12/3 NM-B | 3 + mark | Svart, röd, vit, bar | Dubbla-kontrollomkopplare | 20A |
| 10/2 NM-B | 2 + mark | Svart, vit, bar | VVS, varmvattenberedare | 30A |
Notera:Siffran före snedstrecket indikerar wire gauge (AWG); siffran efter snedstrecket anger antalet heta ledningar (exklusive jord).
NM-B-kabelapplikationer
Bostadsapplikationer
- Sovrum & Vardagsrumsbelysning
Rekommenderad modell:14/2 NM-B
Funktion: Enkel-kontrollbelysning och uttag
Max ström: 15A
- Uttag för kök och badrum
Rekommenderad modell:12/2 NM-B
Funktion: Hög-apparater som mikrovågsugn och diskmaskin
Max ström: 20A
Special Control kretsar
- Dubbla-kontrollomkopplare
Rekommenderad modell: 14/3 eller 12/3 NM-B
Funktion: Flervägs-ljuskontroll
Maxström: 15A eller 20A
- VVS eller varmvattenberedare kretsar
Rekommenderad modell:10/2 NM-B
Funktion: Hög-effektbelastning
Max ström: 30A
Applikationstabell
| Ansökan | Rekommenderad modell | Interna ledare | Fungera |
|---|---|---|---|
| Vardagsrumsbelysning & uttag | 14/2 NM-B | 2 + G | Enkel-kontrollbelysning, standarduttag |
| Sovrums dubbla-kontrollljus | 14/3 NM-B | 3 + G | Två strömbrytare som styr en lampa |
| Köks höga-eluttag | 12/2 NM-B | 2 + G | 20A apparater som mikrovågsugn |
| Vattenvärmare krets | 10/2 NM-B | 2 + G | Hög-belastningskretsar, 30A |
Notera:G=Jordkabel.
Så här väljer du rätt NM-B-modell
Att välja NM-B-kabel beror på aktuell belastning, kontrolltyp och installationsmiljö:
Efter aktuell belastning (AWG)
- Låg effekt (ljus/uttag): 14 AWG
- Medium effekt (kök/badrum): 12 AWG
- Hög effekt (HVAC/vattenberedare): 10 AWG
Efter kontrolltyp
- Enkel-kontroll: 2 heta kablar + jord
- Dubbel/tre-vägskontroll: 3 heta kablar + jord
Efter installationsmiljö
- Torrt inomhus: StandardNM-B
- Fukt eller mekanisk risk: Använd ledning eller extra skyddshölje
Jämförelsetabell
| Modell | Nuvarande | Konduktörer | Ansökan | Nyckelfunktioner |
|---|---|---|---|---|
| 14/2 | 15A | 2+G | Belysning, uttag | Vanligt, lätt att installera |
| 12/2 | 20A | 2+G | Kök, badrum | Hög-kapacitet |
| 14/3 | 15A | 3+G | Dubbel-kontrollbelysning | Fler-punktskontroll |
| 10/2 | 30A | 2+G | VVS, varmvattenberedare | Hög lastkapacitet |
NM-B-kabelproduktfördelar
- Omfattande UL-trådsortiment: Täcker 14 AWG – 6 AWG för alla vanliga applikationer.
- Certifierad säkerhet: UL & cUL-certifierad, kompatibel med USA och Kanadas standarder.
- Kompletta specifikationer: Flexibla lösningar för bostäder och kommersiella kretsar.
- Snabb leverans: Stöder både små och bulkorder.
- Service Excellence: Professionell teknisk support-för och efter-försäljning.
- Internationellt samarbete: Flerårig erfarenhet av tillverkning och export med globala partners.
Köpguide och tekniska tips
Innan du köper NM-B-kabel bör du tänka på:
- Maximalt strömkrav: Välj rätt trådmått för att förhindra överbelastning.
- Kontrolltyp: Enkel-, dubbel- eller trevägskretsar- dikterar antalet ledare.
- Installationsmiljö: Torra inomhus kontra fuktiga eller utsatta förhållanden.
- Leverans & servicebehov: Snabb leverans och teknisk support för projekt.
- Rekommendation: Välj modeller efter belastning och kontrollbehov.
Exempel: Köksuttag → 12/2 NM-B; Sovrums dubbla-kontrollljus → 14/3 NM-B.
