1. Översikt över AS/NZS 5000.1 Standard
DeAS/NZS 5000.1Standard tillhandahåller omfattande riktlinjer för design, konstruktion, testning och installation av elektriska kablar som används i låg- och medelspänningens kraftfördelningssystem. Det täcker ett brett utbud av kabeltyper, med särskilt fokus på de som är isolerade medXlpe, en polymer som har fått utbredd acceptans i den elektriska industrin på grund av dess höga dielektriska styrka, motstånd mot höga temperaturer och total hållbarhet.
Det primära syftet medAS/NZS 5000.1Standard är att säkerställa att kablarna är säkra, pålitliga och långvariga i sin applikation. Genom att följa denna standard säkerställer tillverkarna att deras kablar tål miljöförhållandena, uppfylla prestationsförväntningarna och säkerställa elektrisk säkerhet.
2. Nyckelfunktioner hos en kabel som uppfyller AS/NZS 5000.1
Kablar designade och tillverkade för att följaAS/NZS 5000.1Standardfunktion flera kritiska attribut som säkerställer deras prestanda, säkerhet och tillförlitlighet i olika applikationer. Dessa funktioner inkluderar:
2.1 Isoleringsmaterial-tvärbundet polyeten (XLPE)
En av de viktigaste funktionerna i en kabel som uppfyllerAS/NZS 5000.1är dess användning avtvärbundet polyeten (XLPE)isolering. XLPE är en termosetpolymer som har genomgått en tvärbindningsprocess, vilket gör den mycket resistent mot värme, kemikalier och mekanisk stress. Fördelarna med XLPE -isolering inkluderar:
Hög termisk stabilitet: XLPE kan motstå temperaturer på upp till 90 grader kontinuerligt och tål kortvariga toppar på 130 grader, vilket gör det idealiskt för miljöer med fluktuerande temperaturer.
Elektriska isoleringsegenskaper: XLPE har hög dielektrisk styrka, vilket innebär att det effektivt förhindrar elektriskt läckage och säkerställer säker kraftöverföring.
Kemisk motstånd: XLPE erbjuder motstånd mot fukt, syror, alkalier och oljor, vilket säkerställer att kabeln är lämplig för användning i hårda miljöer.
Låg rök och rökutsläpp: XLPE -kablar producerar minimal rök vid eld, vilket säkerställer bättre säkerhet och synlighet i nödsituationer.
Som ett resultat är kablar isolerade medXlpeErbjuda långvariga, effektiva och säkra kraftöverföringskapaciteter, vilket gör dem till ett primärt val i enlighet medAS/NZS 5000.1.
2.2 Ledarmaterial
Ledarna iAS/NZS 5000.1Komplibla kablar är vanligtvis gjorda avkopparelleraluminium, två material som används allmänt för deras utmärkta elektriska konduktivitet. Koppar föredras i situationer där högprestanda och lägre motstånd krävs, medan aluminium erbjuder ett lättare och mer kostnadseffektivt alternativ för många kraftdistributionsapplikationer.
Kopparledare: Koppar är känd för sin höga konduktivitet, vilket minskar förlusten av elektrisk kraft över långa avstånd. Kopparkablar är mer flexibla och används ofta i installationer där enkel hantering och anslutning är nödvändig.
Aluminiumledare: Aluminium, även om det är mindre ledande än koppar, är lättare och mer ekonomiskt. Det används ofta i applikationer där kabelns vikt är ett problem, till exempel kraftledningar.
Ledarna måste också uppfylla specifika standarder för elektrisk motstånd och termisk prestanda för att säkerställa effektiv kraftöverföring i linje medAS/NZS 5000.1standard.
2.3 Brandmotstånd och säkerhet
Säkerhet är ett av de viktigaste övervägandena i utformningen av elektriska kablar. Kablar som överensstämmer medAS/NZS 5000.1Måste uppfylla stränga brandmotståndsstandarder för att förhindra spridning av lågor i händelse av brand och för att minimera rökutsläpp.
Brandbeständig isolering: XLPE-isolering som används i dessa kablar är utformad för att vara brandhämmande, vilket innebär att den inte kommer att sprida lågor i händelse av brand, vilket säkerställer att kablarna själva inte bidrar till spridningen av eld.
Låg rökutsläpp: Kablar som möterAS/NZS 5000.1Standard är utformade för att avge minimal rök och giftiga gaser när de utsätts för eld, förbättrar synligheten och flykttid i en nödsituation.
Brandbarriärmaterial: I vissa fall kan kablar också vara utrustade med brandbeständiga hinder eller beläggningar som lägger till ett extra lager av skydd i kritiska tillämpningar, till exempel i offentliga byggnader eller industrianläggningar.
2.4 Mekanisk styrka och hållbarhet
Kablarnas mekaniska styrka är avgörande, särskilt i industriella och underjordiska installationer, där de kan möta fysiska spänningar som krossning, påverkan eller spänning. Kablar som följerAS/NZS 5000.1är utformade för att vara mycket hållbara och resistenta mot mekaniska skador, vilket säkerställer att de fortsätter att utföra säkert under långa användningsperioder.
Pansarkablar: För installationer i miljöer där kabeln kan möta mekaniska skador, såsom underjordiska eller på byggplatser, används pansarkablar vanligtvis.Ståltråd pansar XLPE -kablarär ett utmärkt exempel på detta. Stål rustningen erbjuder skydd mot fysisk skada, vilket säkerställer att kabeln förblir intakt även när den utsätts för yttre krafter.
Flexibla kablar: För applikationer där flexibilitet krävs, till exempel i robotik eller maskiner, erbjuder flexibla kablar tillverkade med kopparledare och XLPE -isolering enkel hantering och böjning utan att kompromissa med prestanda.
2,5 spännings- och temperaturbetyg
DeAS/NZS 5000.1Standard anger spänningsgraderingarna för kablar, vanligtvis från lågspänning (0. 6/1 kV) till medelspänningskablar (1 kV-36 kV). Kablar måste vara utformade för att hantera den förväntade elektriska belastningen utan överhettning eller nedbrytning över tid.
Spänningsgrad: Spänningsgraden indikerar den maximala mängden elektrisk potential som kabeln kan hantera. Detta säkerställer att kabeln inte bryts ned eller orsakar elektriska fel på grund av överskottsspänning.
Temperaturbetyg: Temperaturbetyget bestämmer intervallet för omgivningstemperaturer där kabeln kan fungera säkert utan att kompromissa med dess prestanda eller isoleringsintegritet.
Till exempel,SAA Single Core XLPE -kablarär ofta utformade för lågspänningsapplikationer, medanståltråd pansar XLPE -kablarkan användas för både låga och medelstora spänningsinstallationer.
2.6 Miljöbeständighet
Kablar som följerAS/NZS 5000.1Standard är utformade för att arbeta i olika miljöer utan att förnedra sig. Några viktiga miljömotstånd som dessa kablar måste ha inkluderar:
UV -motstånd: I utomhusapplikationer måste kablar vara resistenta mot ultraviolett (UV) strålning från solen, vilket kan orsaka nedbrytning av isolering över tid. UV-resistenta material i kablar förhindrar sprickbildning, sprödhet och för tidigt fel.
Fuktmotstånd: Kablar som används under våta förhållanden, såsom underjordiska eller i vattenbenägna områden, måste ha fuktbeständig isolering för att förhindra kortkretsar och elektriska fel.
Kemisk motstånd: I industriella miljöer kan kablar utsättas för kemikalier, oljor eller lösningsmedel. Kablar som uppfyllerAS/NZS 5000.1Standard är utformade med isoleringsmaterial som är resistenta mot dessa ämnen, vilket säkerställer långsiktig prestanda även i hårda miljöer.
2.7 Identifiering och markeringar
Kablar som uppfyllerAS/NZS 5000.1Standard måste tydligt markeras med väsentlig information, inklusive tillverkarens detaljer, kabelspecifikationer och efterlevnadssymboler. Till exempel kablar somAustralien orange cirkulära kabelstorlekaridentifieras vanligtvis av enSaaSymbol, som certifierar att kabeln har testats och godkänts för användning i Australien.
Tydliga markeringar hjälper till att säkerställa att rätt kablar väljs för rätt applikationer, vilket ger spårbarhet och ansvarsskyldighet för installatörer och tillverkare.
3. Kabeltyper som följer AS/NZS 5000.1
Flera specifika kabeltyper uppfyllerAS/NZS 5000.1standard. Nedan diskuterar vi några av de vanligaste typerna:
3.1 SAA Single Core XLPE -kabel
DeSAA Single Core XLPE -kabelär en allmänt använt typ av kabel som kompatierar medAS/NZS 5000.1standard. Dessa kablar används vanligtvis för enfasapplikationer, där en ledare är tillräcklig för att överföra elektrisk kraft. De erbjuder utmärkta elektriska prestanda, hög termisk motstånd och en pålitlig, långvarig lösning för bostads-, kommersiella och industriella installationer.

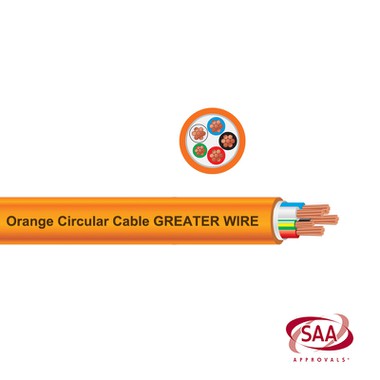

3.2 Australien orange cirkulära kabelstorlekar
I Australien,orange cirkulära kablaranvänds ofta för kraftfördelning. DeAS/NZS 5000.1standard anger olikaAustralien orange cirkulära kabelstorlekar, säkerställa att dessa kablar uppfyller de nödvändiga prestandakriterierna för både säkerhet och funktionalitet. Dessa kablar används ofta i elektriska installationer som kräver högre kapacitet och hållbarhet.
3.3 Ståltrådpansar XLPE -kabel
För installationer där ytterligare mekaniskt skydd behövs, till exempel i underjordiska eller hårda miljöer,ståltråd pansar XLPE -kablaranvänds vanligtvis. Ståltrådens beväpning erbjuder ytterligare skydd mot fysisk skada, medan XLPE -isolering säkerställer hög prestanda när det gäller elektrisk isolering och termisk motstånd.
Dongguan Greater Wire & Cable Co., Ltd.specialiserat sig på produktion av australiska SAA -certifierade ledningar. Genom att förlita sig på avancerad tillverkningsteknik och strikt kvalitetskontroll uppfyller varje mätare av produkten internationella standarder och ger stabila och pålitliga elektriska lösningar för dina tekniska projekt.
