TPS-kablar (Thermoplastic Sheathed Cables) är en typ av elektriska ledningar utformade för allmänna elektriska applikationer, inklusive både bostads- och industribruk. Namnet TPS kommer från kabelns sammansättning: kabeln är mantlad i ett termoplastiskt material, vanligtvis PVC (Polyvinyl Chloride), som ger isolering och skydd mot mekanisk påfrestning, värme, fukt och andra miljöfaktorer. Att förstå innebörden av TPS-kabel, såväl som dess egenskaper och tillämpningar, är avgörande för att välja rätt typ av kabel för olika elektriska ledningsuppgifter.
I den här artikeln kommer vi att utforska betydelsen av TPS-kablar, deras konstruktion och deras vanliga användningsområden i olika miljöer. Dessutom kommer vi att diskutera fördelarna med TPS elkablar, inklusive deras hållbarhet, flexibilitet och säkerhetsfunktioner. Särskild uppmärksamhet kommer också att ges till de olika typerna av TPS-kablar, inklusive platta TPS-kablar.
1. Vad är en TPS-kabel?
En TPS-kabel är en elektrisk kabel som består av en eller flera ledare (typiskt koppar) omgivna av isolering gjord av termoplastiska material som PVC. TPS i namnet hänvisar till den termoplastiska manteln som omsluter kabeln. Detta termoplastiska material ger elektrisk isolering, vilket säkerställer att den elektriska strömmen flyter säkert genom kabeln utan att skada närliggande material eller utgöra en fara för människor.
Nyckel Features of TPS-kabel
Termoplastisk mantel: THöljet till en TPS-kabel är tillverkat av ett flexibelt termoplastmaterial som erbjuder mekaniskt skydd, motståndskraft mot UV-strålar, fukt och måttlig värme. PVC är ett vanligt använt material för manteln på grund av dess mångsidighet och hållbarhet.
Konduktörer: Inuti manteln använder TPS-kablar vanligtvis koppar- eller aluminiumledare. Koppar är att föredra för sin utmärkta elektriska ledningsförmåga, men aluminium används också i vissa fall för kostnadseffektivitet.
Isolering: Ledarna är isolerade med termoplastiskt material för att förhindra kortslutning, elektriskt läckage och oavsiktlig kontakt.
Den yttre termoplastiska manteln och det inre isoleringsmaterialet skyddar tillsammans kabelns kärna från yttre miljöfaktorer samtidigt som den säkerställer elektrisk säkerhet och effektiv kraftöverföring.
2. Typer av TPS-kablar
Det finns olika typer av TPS-kablar designade för olika applikationer. Några av de vanligaste inkluderar:
2.1 Standard TPS-kabel
Standard TPS-kablar är designade för allmänna elektriska installationer i bostäder och kommersiella byggnader. Dessa kablar har vanligtvis två eller tre ledare inuti manteln och används för:
Belysningssystem
Eluttag
Små apparater
Allmän elektrisk ledning
Standard TPS-kablar finns i olika storlekar, där de vanligaste är 1,5 mm², 2,5 mm² och 4 mm². Dessa kablar är vanligtvis klassade för 240V-applikationer.

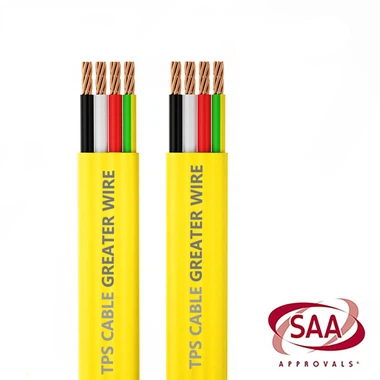

2.2 Platt TPS-kabel
En platt TPS-kabel är en variant av standard-TPS-kabeln designad för specifika applikationer där utrymmet är begränsat eller där kablar måste läggas plant. Den platta designen av dessa kablar gör dem idealiska för installation under golv, i kabelrännor eller i utrymmen med snäva utrymmen. Platta TPS-kablar används ofta i:
golvledningar: För dolda elektriska kretsar i hem eller kommersiella utrymmen.
Trånga utrymmen: I miljöer som elpaneler eller ledningar där runda kablar kan vara svåra att installera.
Den platta designen erbjuder enkel installation och bättre hanterbarhet, särskilt när kablar dras längs väggar eller under golv där de måste sitta på plats.
3. Tillämpningar av TPS-kablar
TPS-kablar används i ett brett spektrum av tillämpningar på grund av deras mångsidighet, flexibilitet och hållbarhet. Låt oss ta en närmare titt på några av de vanligaste användningsområdena för TPS-kablar:
3.1 Kabeldragning för bostäder
En av de primära användningsområdena för TPS-kablar är i elinstallationer i bostäder. De används vanligtvis för:
Belysningskretsar: Tillhandahållande av el till armaturer i bostäder och lägenheter.
Eluttag: Anslutning av uttag för elektriska apparater och apparater.
Köksledningar: Ansluta ugnar, kylskåp och andra köksmaskiner.
Hushållsapparater: Drivs av enheter som tv-apparater, luftkonditionering och tvättmaskiner.
Flexibiliteten hos TPS-kablar gör dem idealiska för bostadsapplikationer, eftersom de är enkla att installera och modifiera.
3.2 Kommersiell ledning
I kommersiella byggnader används TPS elkablar för:
Kontorsledningar: Drivs av kontorsutrustning, belysning och VVS-system.
Återförsäljare: Ledningar för kassasystem, displaybelysning och annan utrustning.
Lager: Levererar ström till belysningssystem, transportörer och tunga maskiner.
Kommersiella byggnader kräver ofta pålitliga och hållbara ledningssystem, och TPS-kablar passar på grund av deras motståndskraft mot fysiska skador, enkel installation och lång livslängd.
3.3 Industriell ledning
TPS-kablar används också i stor utsträckning i industriella miljöer, där de tillhandahåller elektrisk kraft till ett brett utbud av maskiner och system. Vanliga industriella tillämpningar för TPS-kablar inkluderar:
Maskiner ledningar: Drivs av stor utrustning och maskiner i fabriker, anläggningar och processanläggningar.
Styrsystem: Ledningar för kontrollpaneler och elektriska system som hanterar maskiner och drift.
VVS-system: Levererar ström till industriella värme-, ventilations- och luftkonditioneringssystem.
I industriella miljöer, där kablar utsätts för mer slitage, blir hållbarheten hos TPS-kablar ännu viktigare. Deras förmåga att motstå fukt, värme och mekanisk påfrestning gör dem väl lämpade för dessa krävande miljöer.
3.4 Kabeldragning utomhus
TPS-kablar används också för utomhusapplikationer, såsom:
gatubelysning: Drivande gatubelysning och skyltning utomhus.
Trädgård och landskapsbelysning: Ledningar för belysningssystem i parker, trädgårdar och andra utomhusområden.
Tillfälliga installationer: Tillhandahåller elektrisk ström för tillfälliga installationer vid utomhusevenemang eller byggarbetsplatser.
För utomhusapplikationer tillverkas TPS-kablar ofta med förbättrade UV- och väderbeständiga egenskaper, vilket säkerställer att kablarna fungerar tillförlitligt trots exponering för solljus, regn och temperaturfluktuationer.
3.5 Marin och fordonsledningar
TPS-kablar används ofta i marin- och biltillämpningar på grund av deras flexibilitet och hållbarhet. I båtar, yachter, bilar och lastbilar används TPS-kablar för att driva:
Belysningssystem: För strålkastare, innerbelysning och navigationsljus.
Styrsystem: Drivs av kritiska system som motorkontroller och underhållningssystem.
Batterianslutningar: För anslutning av strömkällor till olika enheter på fordon eller fartyg.
I dessa miljöer gör flexibiliteten hos TPS-kablar, i kombination med deras motståndskraft mot vibrationer och exponering för vatten, dem till ett utmärkt val för säkra och pålitliga elektriska anslutningar.
4. Fördelar med TPS-kablar
Det finns flera viktiga fördelar med att använda TPS-kablar, vilket gör dem till ett föredraget val för många elektriska installationer:
4.1 Varaktighet
En av de viktigaste fördelarna med TPS-kablar är deras hållbarhet. Den termoplastiska manteln skyddar de inre ledarna från fysisk skada, UV-strålning och fukt, vilket gör kablarna lämpliga för användning i både inomhus- och utomhusmiljöer. Isoleringen är också motståndskraftig mot många kemikalier och oljor, vilket är särskilt viktigt för industri- eller biltillämpningar.
4.2 Flexibilitet
TPS-kablar är mycket flexibla, vilket gör dem lätta att installera och dra runt hörn eller i trånga utrymmen. Denna flexibilitet gör det också möjligt för kablarna att motstå vibrationer, vilket gör dem idealiska för applikationer i fordon, maskiner och utrustning som genomgår konstant rörelse eller växling.
4.3 Säkerhet
Den termoplastiska isoleringen i TPS elkablar säkerställer att elektrisk ström flyter säkert genom kabeln, vilket förhindrar kortslutning, elektriskt läckage eller kontakt med andra ledande material. Dessutom är TPS-kablar utformade för att uppfylla stränga säkerhetsstandarder för att minska risken för bränder eller elektriska stötar.
4.4 Kostnadseffektivitet
TPS-kablar är ofta mer prisvärda jämfört med andra typer av elkablar, som armerade kablar eller högspänningskablar. Användningen av material som PVC för isolering och mantel hjälper till att minska tillverkningskostnaderna, vilket gör TPS-kablar till ett kostnadseffektivt val för allmänna elektriska ledningstillämpningar.
4.5 Enkel installation
Tack vare sin flexibilitet och hanterbara storlek är TPS-kablar lättare att hantera och installera jämfört med styvare kablar. Speciellt den platta versionen möjliggör enkel installation i trånga utrymmen eller områden där kablar måste ligga plant mot ytor.
