I industriella styrsystem, automationsutrustning och interna elektriska ledningar är en till synes liten komponent -H05V-K-kabeln- spelar ofta en avgörande roll. Att välja rätt inre anslutningskabel påverkar inte bara systemets stabilitet och säkerhet utan avgör också kostnadseffektivitet och enkelt underhåll.
Om du väljer ledningar för kontrollskåp, elpaneler eller utrustningsledningar, förstå vadH05V-K-kabelär - dess definition, struktur, prestanda, applikationer och installationskrav - kan hjälpa dig att fatta rätt beslut.
Den här artikeln ger en fullständig översikt över H05V-K-kablar och förklarar varförDongguan Greater Wire & Cable Co., Ltd.är en pålitlig leverantör och teknisk partner inom detta område.
Definition och standarder förH05V-K-kabel
Betydelsen av beteckningen
"H05V-K" är den europeiska harmoniserade koden för enenkel-flexibel PVC-isolerad tråd.
- H= Harmoniserad (europeisk standard)
- 05= Märkspänning 300/500 V
- V= PVC-isolering (polyvinylklorid).
- K= Flexibel tvinnad ledare (klass 5)
Tillämpliga standarder
H05V-K-kablar överensstämmer medEN 50525-2-31 / HD 21.3 / VDE 0285-525-2-31standarder.
De används ofta i hela Europa och internationellt under IEC- och VDE-godkännanden.
Elektriska betyg
- Märkspänning: 300/500 V
- Testspänning:Upp till 2 kV (beroende på standard)
- Temperaturbetyg:Upp till 70 grader
Dessa parametrar gör H05V-K idealisk för användning i elpaneler, ställverk och andra skyddade ledningsmiljöer.

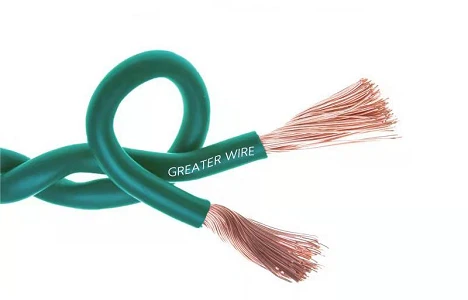

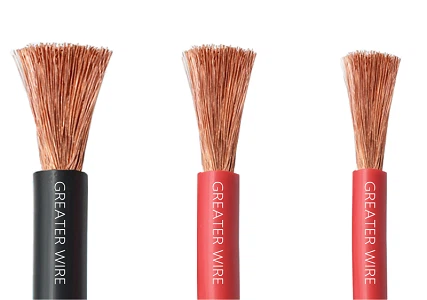

Kabelstruktur
H05V-K-kabeln är designad för både flexibilitet och säkerhet. Dess typiska konstruktion inkluderar:
| Lager | Material / Typ | Funktion och funktioner |
|---|---|---|
| Dirigent | Fin-trådig koppartråd (klass 5) | Utmärkt ledningsförmåga och flexibilitet, idealisk för smala eller komplexa vägar |
| Isolering | PVC (Typ TI.1) | Ger elektrisk isolering, dielektrisk styrka, värme- och flambeständighet |
| Markeringar | Tryckt typ/tillverkare/tvärsnitt.- | Enkel identifiering under installation eller inspektion |
Denna struktur säkerställer att H05V-K-kablar bibehåller både mekanisk styrka och elektrisk tillförlitlighet även i trånga installationsutrymmen.
Elektriska och mekaniska egenskaper
Elektrisk prestanda
- Märkspänning: 300/500 V
- Hög ledningsförmåga tack vare rena koppartrådar
- Stark dielektrisk styrka och isolationsresistans
Mekaniska/driftsegenskaper
- Hög flexibilitet (Klass 5-ledare), lämplig för frekvent böjning
- Flamskyddsmedel enligtEN 60332-1
- Temperaturområde: –5 grader till +60 grader (vissa modeller upp till högre gränser)
- Motståndskraftig mot måttlig vibration och böjpåfrestning
Sammantaget erbjuder H05V-K-kablar en balanserad kombination av elektrisk säkerhet, flexibilitet och hållbarhet.
Typiska applikationer
På grund av deras flexibilitet och tillförlitlighet,H05V-K-kablarär idealiska för intern kabeldragning i:
- Industriella automationssystem(PLC, kontrollpaneler, instrument)
- Elcentraler och distributionsskåp
- Maskinens interna ledningar(reläer, terminaler, frekvensomriktare)
- Belysningssystem och armaturer
- Hushålls- och kontorsmaskiner(inom märkspänning och temperaturgränser)
- Torra eller skyddade installationersåsom ledningar eller kanaler
H05V-K ärrekommenderas inteför direkt utomhus eller hög mekanisk belastning.
Så här väljer du rätt H05V-K-kabel
Att välja rätt kabel kräver att man utvärderar flera faktorer:
- Tvärsnittsarea/trådmått
H05V-K är vanligtvis tillgänglig från0,5 mm² till 1,0 mm².
För större strömkapacitet, byt tillH07V-K.
- Aktuell-bärkapacitet
Se standard ampacitetstabeller enligt installations- och temperaturförhållanden.
- Applikationsmiljö
Tänk på temperatur, luftfuktighet, vibrationer och exponering för kemikalier eller olja.
- Överväganden om spänningsfall
För långa-ledningar, verifiera acceptabelt spänningsfall.
- Certifieringar
Välj kablar medHAR / VDE / CE / RoHS / ULefterlevnad för internationellt bruk.
- Färgkodning
Finns i flera färger för enkel identifiering av fas, neutral och jordning.
Genom att följa dessa steg kan du säkerställa både teknisk och regelefterlevnad i ditt ledningsprojekt.
Installations- och säkerhetsriktlinjer
Även den bästa kabeln måste installeras korrekt för att fungera säkert. Följ dessa viktiga försiktighetsåtgärder:
- Minsta böjradie:Vanligtvis 4–6 × ytterdiameter (varierar efter storlek)
- Läggningsmetod:Installera i ledningar, kanaler eller skyddskanaler - undvik utsatt ledning
- Temperaturgränser:Omgivningstemperaturen bör hålla sig inom –5 grader till +60 graders intervall
- Testning:Utför isolationsresistans och dielektriska tester efter installationen
- Mekaniskt skydd:Använd flexibla ledningar eller skyddshylsor i hög-vibrationszoner
- Efterlevnad:Följ lokala elektriska koder och standarder (IEC / CE / UL etc.)
Korrekt installation säkerställer längre livslängd och systemsäkerhet.
Jämförelse med andra kabeltyper
| Modell | Märkspänning | Typ av ledare | Tvärsnittsområde.- | Typisk användning | Nyckelfunktioner |
|---|---|---|---|---|---|
| H05V-K | 300/500 V | Flexibel (klass 5) | 0,5 – 1,0 mm² | Intern ledningar, kontrollpaneler, skyddade installationer | Utmärkt flexibilitet, idealisk för små till medelstora kretsar |
| H07V-K | 450/750 V | Flexibel (klass 5) | Större än eller lika med 1,5 mm² | Högre belastning eller spänningskretsar | Klarar större ström, mer robust isolering |
| H05V-U | 300/500 V | Solid (klass 1) | Fasta storlekar | Styva ledningar i torra miljöer | Lägre kostnad, mindre flexibel, inte för trånga utrymmen |
Om ditt projekt kräver flexibilitet, säkerhet och måttlig spänningskapacitet,H05V-Kär den perfekta lösningen.
För högre spännings- eller strömbelastningar, väljH07V-K.
För fast ledning där flexibilitet inte behövs,H05V-Uerbjuder ett budgetvänligt-alternativ.
Varför välja Dongguan Greater Wire & Cable Co., Ltd.
PåDongguan Greater Wire & Cable Co., Ltd., vi tillverkar inte bara kablar - vi levererar tillförlitlighet, kvalitet och långsiktigt-samarbete. Här är anledningen till att kunder över hela världen litar på oss för H05V-K-lösningar:
- Custom Manufacturing
Flexibel produktion för olika storlekar, längder, färger och markeringar - skräddarsydd efter dina projektbehov.
- Strikt kvalitetskontroll
Varje rulle genomgår spännings-, isolerings-, motstånds- och åldringstest för att garantera konsekvent prestanda.
- Certifierade produkter
Våra kablar överensstämmer medHAR / CE / VDE / RoHS / ULcertifieringar för global marknadskompatibilitet.
- Professionell teknisk support
Oavsett om ditt projekt är litet eller stort så erbjuder vigratis teknisk konsultationochledningsdesign hjälp.
Våra för-för- och efterförsäljningsteam- är tillgängliga när som helst för att lösa dina installationsutmaningar.
- Flexibel beställning och leverans
Vi accepterar både små- och bulkorder, med snabba produktionscykler och pålitlig leverans över hela världen.
- Kundens-första filosofi
Vi strävar efter transparent prissättning, hög-service av hög kvalitet och att bygga långsiktigt-samarbete baserat på förtroende och prestanda.
