I industriella automatiserings- och elektriska styrsystem är kablar med variabel frekvensdrivning (VFD) en nyckelkomponent för att ansluta VFD till motorn. Med populariteten för VFD -applikationer utvecklas också typerna och specifikationerna för VFD -drivkabeln. Skärmade och oskärmade kablar är två vanliga typer. De har var och en sina egna fördelar och nackdelar och är lämpliga för olika applikationer. Därför är det viktigt att förstå skillnaden mellan skyddade och oskärmade VFD -kablar för att korrekt välja lämplig kabel.
1. Grundläggande sammansättning av VFD -kabel

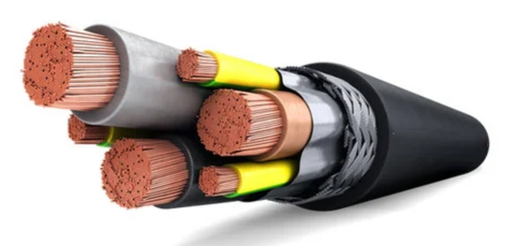

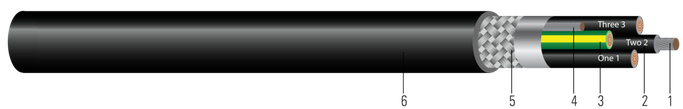

VFD -drivkabel består vanligtvis av följande huvuddelar:
Ledare:Ledare är vanligtvis tillverkade av koppar eller aluminium för att tillhandahålla den konduktivitet som krävs för kraftöverföring.
Isolering:Isoleringsskiktet används för att isolera ledaren från omvärlden, förhindra nuvarande läckage och förhindra att kabeln är kortslutning eller elektrisk stöt.
Skydd:Skyddsskiktet är beläget utanför isoleringsskiktet och används för att förhindra elektromagnetisk störning (EMI) från att komma in i kabeln eller för att förhindra elektromagnetiska vågor som släpps ut av kabeln från att störa andra enheter.
Jacka:Den yttre jackan är det yttersta skiktet i kabeln, främst används för att skydda den inre strukturen från mekanisk skada, kemisk korrosion och miljöfaktorer.
2. Funktioner i skyddad VFD -kabel

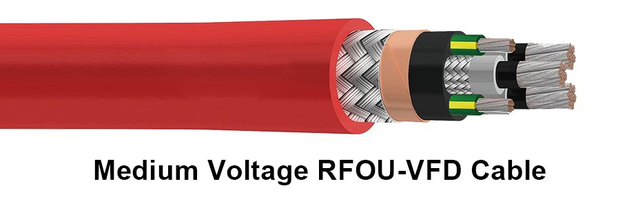

Det största funktionen hos skärmad VFD -kabel är att den har ett speciellt skärmskikt, vanligtvis sammansatt av metallfolie eller flätad koppartråd. Skyddsskiktets huvudfunktion är att förhindra yttre elektromagnetiska störningar (EMI) från att påverka signalen inuti kabeln, och det kan också effektivt isolera högfrekvensbruset i kabeln och förhindra att den strålar till den yttre miljön.
1. Elektromagnetisk störning (EMI) skydd
Skärmad VFD -kabel isolerar effektivt extern elektromagnetisk störning (EMI) genom det skärmskiktet för att förhindra störningar till elektriska signaler vid kabelöverföring. Speciellt i kraftöverförings- och industriella automatiseringssystem finns det ett stort antal elektromagnetiska bruskällor som kan påverka signalkvaliteten, såsom motorer, inverterare, switchgear, etc. Elektromagnetisk störning påverkar inte bara den normala driften av VFD -systemet, utan kan också orsaka fel eller fel i elektrisk utrustning.
Det skärmskiktet kan effektivt undertrycka högfrekventa brus, minska ömsesidig störning mellan systemen och förbättra utrustningens stabilitet och tillförlitlighet.
2. Signalintegritet
Signalen mellan växelriktaren och motorn styrs av en högfrekvensomkopplingssignal. Om kabeln saknar ett skärmskikt kan högfrekventa signaler läcka och påverka närliggande kontrollutrustning, kommunikationslinjer etc. Skärmade VFD-kablar kan säkerställa signalintegritet och förhindra signaldämpning eller distorsion under överföring.
3. Längre kabellagningsavstånd
Vid att lägga över längre avstånd kan det skärmskiktet effektivt undertrycka ansamlingen av elektromagnetisk störning, så att kabelns elektriska prestanda kan upprätthålla god stabilitet. Speciellt i storskalig industriutrustning och komplexa automatiseringssystem kan skärmade kablar säkerställa att signalöverföring inte störs, vilket undviker signalförlust eller överföringsfel.
4. Anti-externt brusinflytande
Elektromagnetiska interferenskällor är vanliga i miljöer som kraftutrustning, automatiseringskontrollsystem och fabriksverkstäder. Om oskärmade kablar används kan det orsaka ömsesidig störning mellan utrustning och påverkar arbetseffektiviteten. Skärmade kablar kan effektivt minska påverkan av externt brus och säkerställa normal drift av utrustning.
5. Rollen som jordtråd och jordning
Det skärmskiktet av skärmade VFD -kablar är vanligtvis jordade för att bilda en säker "läckage" -kanal. När det finns stray ström i kabeln kan det jordade skärmskiktet leda dessa strömmar till marken för att undvika skadan på strömläckaget till systemet.
3. Egenskaper för oskärmade VFD -kablar
Oskakade VFD -kablar har inte ett skärmskikt, och förlitar sig på deras goda isoleringsprestanda och strukturella design för att förhindra påverkan av elektromagnetisk störning. Oskakade kablar används vanligtvis i miljöer med mindre elektromagnetisk störning eller i kabel som lägger över kortare avstånd.
1. Lägre kostnad
Eftersom oskärmade kablar saknar ytterligare skärmskikt är deras produktionskostnader lägre och de är vanligtvis billigare än skyddade kablar. Detta gör oskärmade kablar lämpliga för vissa kostnadskänsliga projekt eller kortdistansöverföring.
2. Vikt och flexibilitet
Oskakade kablar är i allmänhet lättare och mer flexibla eftersom de inte har ett extra skärmskikt. Detta gör dem enklare att böja sig under installationen och är särskilt lämpliga för applikationer som kräver flexibla lägger och kompakta utrymmen.
3. Lämplig för låg elektromagnetiska interferensmiljöer
Obanerade kablar är lämpliga för miljöer med mindre elektromagnetisk störning (EMI). Om kabeln läggs bort från källan till elektromagnetisk störning eller överför kraftsignaler över ett kort avstånd, kan oskärmade kablar uppfylla användningskraven samtidigt som man undviker onödiga kostnader.
4. Kortare läggningsavstånd
På grund av bristen på ett skärmskikt påverkas signalen från en oskärmad kabel lätt av yttre elektromagnetiska vågor, särskilt vid långdistanslagning, kan signalen som överförs av kabeln dämpas. Därför är oskärmade kablar mer lämpliga för kortare kabellagning och miljöer med låg interferens.
5. Inget externt brusskydd
Till skillnad från skyddade kablar har oskärmade kablar ingen extern brusskyddsfunktion. I en miljö med stark elektromagnetisk störning kan prestandan för oskärmade kablar påverkas, vilket får elektrisk utrustning att fungera eller instabil drift.
4. Huvudskillnader mellan skyddade och oskärmade VFD -kablar
1. Strukturella skillnader
Skärmad kabel:Det finns ett lager av metallfolie eller flätad koppartråd utanför kabelns isoleringsskikt som ett skärmskikt för att förhindra elektromagnetisk störning.
Oskälad kabel:Det finns inget skärmskikt, bara isoleringsskiktet och det yttre manteln.
2. Elektromagnetisk störning (EMI)
Skärmad kabel: Förhindrar effektivt extern elektromagnetisk störning, undviker läckage av inre signaler i kabeln och minskar störningar i omgivningen.
Oskostnad kabel: Det finns inget skydd mot yttre elektromagnetiska störningar, signalen kan störas av utsidan, och den kan också påverka omgivande utrustning.
3. Tillämplig miljö
Skärmad kabel: Lämplig för miljöer med hög elektromagnetisk störning, såsom industriella styrsystem, långdistanskabelskikt och runt stor elektrisk utrustning.
Oskostnad kabel: Lämplig för miljöer med mindre elektromagnetisk störning, såsom kortdistanskabel som ligger i hem eller små kommersiella anläggningar.
4. Kostnad och vikt
Skärmad kabel: Priset är högre och vikten är tyngre, vilket inte är lämpligt för applikationer med begränsade budgetar eller strikta viktkrav.
Oskostnad kabel: låg kostnad, lätt vikt, lämplig för tillfällen med trånga budgetar och låga krav för elektromagnetisk störning.
5. Installationskrav
Skärmad kabel: Kräver korrekt jordning för att säkerställa skärmningseffekt.
Oskostnad kabel: Relativt enkelt att installera, men för miljöer med starka elektromagnetiska interferenskällor kan ytterligare skyddsåtgärder krävas.
5. Överväganden när du väljer skyddade och oskärmade VFD -kablar
Miljöelektromagnetisk interferens (EMI) -nivå: Om kabeln är installerad i ett område med stark elektromagnetisk störning (såsom högfrekvensutrustning, nära högeffektmotorer), bör skärmad kabel väljas; Annars kan oskärmad kabel tillgodose behoven.
Kabellagningsavstånd: För långdistansöverföring kan skärmad kabel effektivt skydda
