TPS-kablar, även kända som termoplastiska mantlade kablar, används ofta i en mängd olika elektriska installationer på grund av deras tillförlitlighet, flexibilitet och hållbarhet. De används ofta i bostäder, kommersiella och industriella tillämpningar för att transportera elektrisk ström på ett säkert sätt. En av nyckelfaktorerna som avgör en kabels lämplighet för en specifik miljö är dess driftstemperaturområde. Att förstå driftstemperaturområdet för TPS-kablar är avgörande för att säkerställa att de fungerar effektivt och säkert under olika miljöförhållanden.
I den här artikeln kommer vi att utforska driftstemperaturintervallet för TPS-elkablar, faktorer som påverkar detta intervall och varför det är viktigt att överväga temperaturgränser när du väljer TPS-kablar för olika applikationer. Vi kommer också att titta på olika typer av TPS-kablar, inklusive platta TPS-kablar, och hur temperaturen kan påverka deras prestanda och livslängd.
1. Vad är TPS-kablar?
Innan du går in i driftstemperaturområdet för TPS-kablar är det viktigt att förstå vad TPS-kablar är och deras typiska konstruktion. TPS-kablar är en typ av elektrisk kabel som används för att överföra elektrisk kraft eller signaler i olika applikationer. De är konstruerade med en eller flera ledare, vanligtvis gjorda av koppar eller aluminium, som är omgivna av ett isolerande skikt. Kabelns yttre mantel är vanligtvis tillverkad av PVC (Polyvinyl Chloride) eller andra termoplastiska material, som ger mekaniskt skydd och hjälper till att skydda ledarna från miljöfaktorer som fukt, kemikalier och fysiska skador.

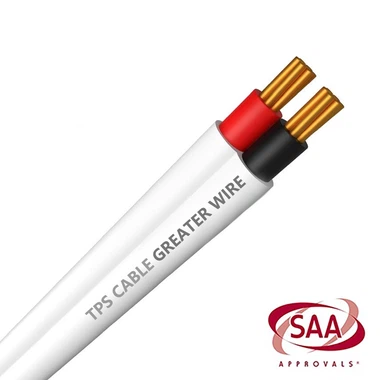

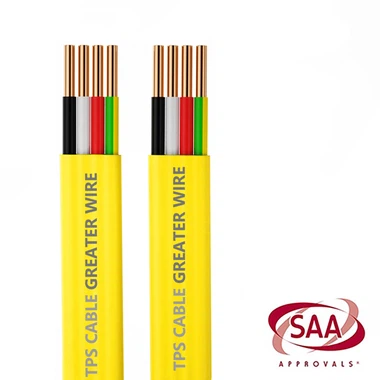

TPS-kablar finns i en mängd olika storlekar och typer för att passa olika applikationer, från enkla kablar för bostäder till mer komplexa industriella installationer. En vanlig variant av TPS-kablar är den platta TPS-kabeln, som är designad med en platt profil för att underlätta installationen i trånga utrymmen.
2. Vad är driftstemperaturintervallet för TPS-kablar?
Drifttemperaturintervallet för TPS-kablar hänvisar till det temperaturintervall inom vilket kabeln kan arbeta utan att kompromissa med dess prestanda eller säkerhet. Detta intervall bestäms av materialen som används i kabelns konstruktion, inklusive ledarna, isoleringen och den yttre manteln. Temperaturintervallet säkerställer att kabeln säkert kan överföra elektrisk ström utan att försämras eller riskera överhettning, vilket kan leda till elektriska faror, såsom bränder eller kortslutning.
2.1 Typiskt temperaturområde för standard TPS-kablar
Drifttemperaturintervallet för vanliga TPS-kablar är vanligtvis mellan -10 grader till +70 grader (14 grader F till 158 grader F). Detta temperaturintervall säkerställer att kabeln kan fungera effektivt i de flesta inomhusmiljöer, såsom hem, kontor och kommersiella byggnader. Den nedre delen av området, -10 grad , säkerställer att kabeln kan användas under kallare förhållanden utan att bli spröd eller förlora sin flexibilitet. Den övre gränsen på +70 grader säkerställer att kabeln kan hantera typiska temperaturer i inomhusmiljöer, till exempel när den används nära armaturer, eluttag eller utrustning som genererar värme.
Det är dock viktigt att notera att det exakta temperaturintervallet kan variera beroende på den specifika typen av TPS-kabel, såväl som de material som används i dess konstruktion. Vissa TPS-kablar kan vara designade för mer extrema miljöer och har därför ett bredare driftstemperaturområde.
2.2 TPS-kablar för hög temperatur
För applikationer som involverar högre temperaturer finns TPS-kablar med högre temperaturklassificeringar tillgängliga. TPS-kablar för hög temperatur är speciellt utformade för att klara mer krävande förhållanden, såsom industriella miljöer eller utomhusmiljöer där kablar kan utsättas för direkt solljus eller höga omgivningstemperaturer. Drifttemperaturintervallet för TPS-kablar med hög temperatur sträcker sig vanligtvis upp till +90 grader eller +105 grader, och vissa specialiserade kablar kan hantera ännu högre temperaturer.
TPS-kablar för hög temperatur använder ofta avancerade isoleringsmaterial, såsom XLPE (Cross-linked Polyethylene) eller LSZH (Low Smoke Zero Halogen), för att säkerställa att de tål värme utan att försämras. Dessa kablar är idealiska för användning i industrianläggningar, fabriker eller områden med hög elektrisk belastning eller där kabeln kan utsättas för förhöjda temperaturer under längre perioder.
3. Faktorer som påverkar driftstemperaturområdet för TPS-kablar
Flera faktorer påverkar driftstemperaturområdet för TPS-kablar, inklusive de material som används, miljön i vilken kablarna används och den specifika applikationen. Låt oss titta närmare på dessa faktorer:
3.1 Dirigentens material
Dedirigentär kärnelementet i varje elektrisk kabel, och materialet som används för ledaren påverkar avsevärt kabelns totala temperaturklassificering. De vanligaste ledarmaterialen som används i TPS-kablar är koppar och aluminium.
Kopparledare: Koppar är känt för sin utmärkta elektriska ledningsförmåga och motståndskraft mot oxidation, vilket gör det till ett mycket effektivt material för elkablar. Koppar tål högre temperaturer utan att försämras jämfört med andra material. I vanliga TPS-kablar är kopparledare vanligtvis klassade för att fungera effektivt upp till +70 grader, och för kablar med hög temperatur kan de hantera upp till +90 grader eller högre.
Aluminiumledare: Aluminiumledare är lättare och billigare än koppar, men de har lägre ledningsförmåga och tenderar att vara känsligare för värme. Även om aluminium kan användas i TPS-kablar, är de i allmänhet klassade för lägre temperaturområden jämfört med koppar, och man måste se till att de inte överhettas, särskilt i högeffektapplikationer.
3.2 Isoleringsmaterial
Isoleringsmaterialet är en annan kritisk faktor som bestämmer temperaturgränserna för en TPS-kabel. De vanligaste isoleringsmaterialen som används i TPS-kablar inkluderar PVC och XLPE.
PVC (polyvinylklorid): PVC är det mest använda isoleringsmaterialet i TPS-kablar på grund av dess prisvärdhet, flexibilitet och effektivitet när det gäller att tillhandahålla elektrisk isolering. PVC-isolering har dock en begränsad temperaturtolerans, vanligtvis runt +70 grader. Den är lämplig för de flesta bostäder och kommersiella tillämpningar men kanske inte är lämplig för miljöer med hög temperatur.
XLPE (tvärbunden polyeten): XLPE används i högre klassade TPS-kablar utformade för mer krävande applikationer. Den erbjuder överlägsen temperaturbeständighet, vanligtvis klassad för upp till +90 grader eller till och med +105 grader, vilket gör den lämplig för industriella och tunga applikationer där kablar utsätts för höga temperaturer.
LSZH (Låg Rök Noll Halogen): LSZH-material används för mantel och isolering i miljöer där brandsäkerhet är ett problem. Dessa material har vanligtvis ett liknande temperaturintervall som PVC, men de ger förbättrad prestanda när de utsätts för eld, frigör mindre rök och färre giftiga gaser.
3.3 Mantelmaterial
Den yttre manteln av TPS-kablar ger mekaniskt skydd och hjälper till att skydda kabeln från miljöskador. Materialet som används för manteln kan också påverka kabelns temperaturområde. De flesta TPS-kablar har en PVC-mantel, vilket är effektivt för de flesta applikationer, men högpresterande miljöer kan kräva ytterligare skydd.
PVC-mantel: Ett PVC-hölje ger vanligtvis skydd upp till +70 grad. Detta gör den lämplig för vanliga kabeldragningar för bostäder och kommersiella ändamål.
LSZH Slida: Kablar med en LSZH-mantel är utformade för att uppfylla brandsäkerhetsstandarder men har i allmänhet ett liknande temperaturområde somPVCmantlade kablar.
3.4 Externa miljöfaktorer
Drifttemperaturintervallet för TPS-kablar kan också påverkas av externa miljöfaktorer som:
Omgivningstemperatur: Temperaturen i den omgivande miljön kan påverka en kabels prestanda. Till exempel, i högtemperaturmiljöer som fabriker, pannor eller områden som utsätts för direkt solljus, kan kablar uppleva högre yttre temperaturer, vilket kräver kablar med högre temperaturtolerans.
Värme genererad av elektrisk ström: Mängden ström som passerar genom kabeln genererar värme, vilket kan öka temperaturen på kabeln. Detta är särskilt viktigt i högbelastningsapplikationer där kablar utsätts för höga elektriska strömmar under längre perioder.
3.5 Applikation och plats
Slutligen spelar applikationen och placeringen av kabeln en avgörande roll för att bestämma temperaturområdet. Till exempel:
Kabeldragning för bostäder: I vanliga heminstallationer är TPS-kablar med ett standarddriftsområde på -10 grader till +70 grader i allmänhet tillräckliga.
Industriella applikationer: TPS-kablar som används i fabriker eller industriella anläggningar kan kräva kablar med en högre temperaturklassificering, till exempel +90 grad eller +105 grad, för att motstå de höga temperaturer som finns i dessa inställningar.
Utomhusinstallationer: TPS-kablar som används utomhus, särskilt i extrema klimat, kan behöva ytterligare skydd för att bibehålla sin prestanda under extrem kyla eller värme.
4. Vikten av att ta hänsyn till temperaturområdet
Att förstå och välja kablar med rätt driftstemperaturområde är viktigt för att säkerställa säkerhet, effektivitet och livslängd. Överhettning är en av de vanligaste orsakerna till fel på elkabeln. Att välja kablar med en lämplig temperaturklassning hjälper till att förebygga problem som isoleringsbrott, ledarskador och till och med brandrisker.
Att använda en TPS-kabel som är klassad för högre temperaturer än vad som behövs kan också leda till onödiga kostnader, medan användning av en kabel med för låg temperaturklassificering kan resultera i säkerhetsrisker och minskad livslängd för kabeln.
