På enfotovoltaisk (PV) -systemDen typ av tråd som används är avgörande för att säkerställa säker och effektiv kraftöverföring från solpaneler till växelriktaren och andra komponenter. Tråden måste vara hållbar, väderbeständig och kunna motstå höga temperaturer, UV-exponering och mekanisk stress. Nedan följer de vanligaste typerna av tråd som används i PV -system:

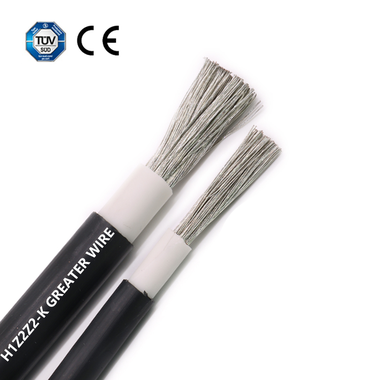

1. Solkabel (Fotovoltaisk kabel)
Den primära typen av tråd som används i PV -system är solkabel, speciellt utformad för de krävande förhållandena för solenergisystem. Dessa kablar skiljer sig från vanliga elektriska kablar på grund av deras förbättrade funktioner, vilket gör dem idealiska för solinstallationer.
Nyckelfunktioner i solkabeln:
UV -motstånd: Solkablar är UV-resistenta, vilket innebär att de kan uthärda långvarig exponering för solljus utan nedbrytning. Detta är viktigt eftersom solkraftsystem vanligtvis är installerade utomhus, där kablar utsätts för direkt solljus.
Temperaturmotstånd: Solkablar kan fungera i ett brett spektrum av temperaturer, vanligtvis från -40 examen till +90 examen (-40 examen f till +194 examen f). Denna temperaturmotstånd säkerställer att de fungerar effektivt i varma och kalla miljöer.
Varaktighet: Den yttre isoleringen av solkablar är utformad för att motstå nötning, kemisk exponering och mekanisk stress. Detta gör dem lämpliga för både exponerade och underjordiska installationer.
Lång livslängd: Solkablar är utformade för att hålla i 25+ år och matcha den typiska livslängden för solenergisystem.
Typer av solkabel:
1.1 Tvillingkärnig solkabel (solenergi kabel)
Material: Dessa kablar består vanligtvis av kopparledare (ibland aluminium) som ger god elektrisk konduktivitet.
Isolering: De har XLPE (tvärbundet polyeten) eller EPR (etenpropylengummi) isolering, vilket är mycket resistent mot UV-ljus, väderförhållanden och höga temperaturer.
Spänningsgrad: Solkablar är utformade för att hantera höga DC (likström) spänningar som vanligtvis sträcker sig från 600V till 1500V eller ännu högre för större, mer avancerade solsystem.
Använda: De används för sammankoppling av solpaneler, liksom sambandet mellan soluppsättningar och inverterare.
1.2 MC4 solkabel
Specialiserade kontakter: MC4 -kontakter används ofta med solkablar för att ge en säker, vattentät anslutning mellan solpaneler. Dessa kontakter är vanligtvis parade med solkablar för att säkerställa tillförlitliga anslutningar som förhindrar kortkretsar och kraftförlust.
Ansökningar: MC4 -kablar används främst i strängkonfigurationen, där flera solpaneler är anslutna i serie.
1.3 Ledningar för inverterare och batteribanker
För anslutningen från solpaneler till växelriktaren används PV -kablar med tillräckliga spänningsgraderingar. På liknande sätt används för batterilagringssystem i inställningar utanför rutnät eller hybrid, kablar utformade för att hantera både DC och AC-ström.
2. Andra ledningar i PV -system
Bortsett från den primära solkabeln kan andra typer av tråd också användas i ett PV -system beroende på konfigurationen:
2.1 AC-ledningar (för nätbundna system)
Typ: Thhn(Termoplastiska höga värmebeständiga nylonbelagda) eller XHHW (tvärbundna höga värmebeständiga trådar) används vanligtvis för AC-sidan av systemet, där el konverteras från DC (likström) till AC (växelström) av inverteraren.
Ansökan: Dessa ledningar används för kraftledningarna mellan växelriktaren och den elektriska panelen i nätbundna system.
Drag: Dessa kablar är vanligtvis klassade för 600V eller 1000V, med god isolering mot värme, vatten och mekanisk stress.
2.2 Jordtråd
Användning: I alla elektriska system, inklusive PV -system, är korrekt jordning avgörande för säkerheten. Jordtrådar används för att ansluta systemet till jorden, vilket ger en väg för felströmmar.
Material: Jordtråd är vanligtvis tillverkad av koppar eller aluminium och används för att ansluta växelriktaren och andra elektriska komponenter till marken.
3. Nyckelstandarder för solkablar
Solkablar måste följa vissa standarder för att säkerställa deras säkerhet, tillförlitlighet och hållbarhet. Några av de vanligaste standarderna för solkablar inkluderar:
IEC 60216: Denna standard anger den termiska uthålligheten hos material som används i elektriska kablar, vilket säkerställer att de tål höga temperaturer under längre perioder.
IEC 60332-1: En brandsäkerhetsstandard som bestämmer flamutbredningsegenskaperna för kablar. Solkablar måste uppfylla denna standard för att säkerställa att de inte förökar eld vid fel.
UL 4703: Detta är en nordamerikansk standard specifikt för fotovoltaisk tråd, vilket säkerställer att kabeln är säker för användning i solenergisystem.
Tuv: Den tyska TUV -certifieringen tillämpas ofta på kablar för att indikera att de har godkänt rigorösa tester, inklusive tester för UV -motstånd, hållbarhet och brandmotstånd.
4. Varför specialkablar behövs för PV -system
Till skillnad från typiska elektriska installationer står solenergisystem inför specifika utmaningar som kräver speciella kablar:
Miljöförhållanden: Solsystem installeras utomhus, där kablar utsätts för extrema väderförhållanden (t.ex. UV -strålar, temperaturfluktuationer, fukt).
Likström: Soluppsättningar genererar likström (DC), som har olika egenskaper jämfört med växelström (AC). DC -kraft tenderar att orsaka mer uppvärmning i ledningar, så kablar måste klassificeras för att hantera högre spänningar och strömmar säkert.
Långsiktig hållbarhet: Solinstallationer är utformade för att fungera i 25 år eller mer, så kablar måste vara tillräckligt hållbara för att hålla i hela systemets livslängd utan att förnedra sig eller misslyckas.
