Beskrivning

Tekniska parametrar

Certifiering

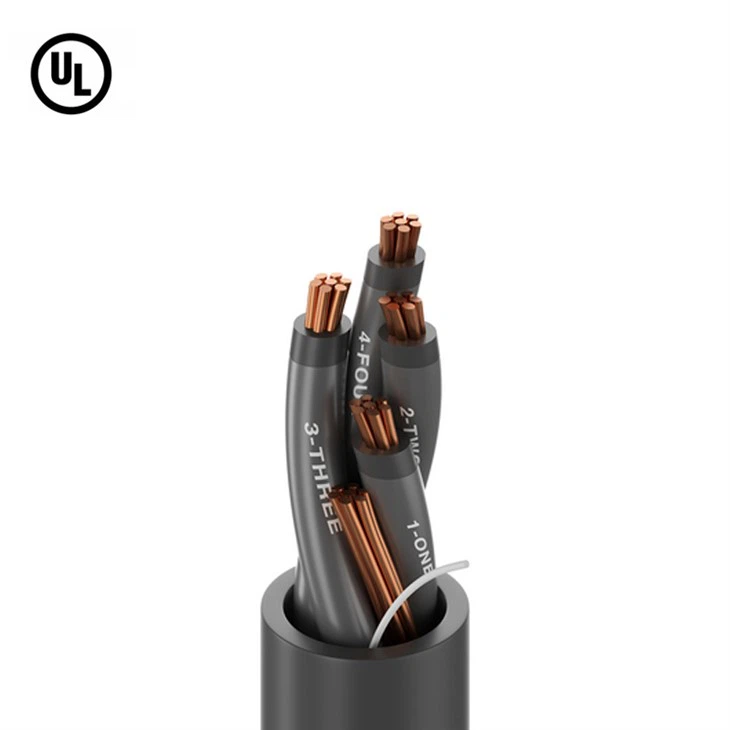

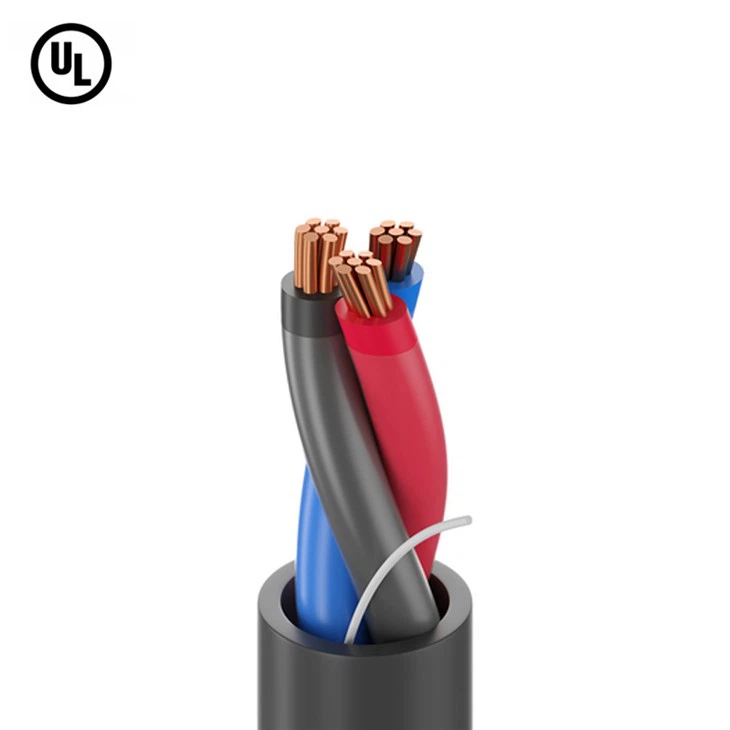

TC-ER kabel

● Ledare: Klass B komprimerad tvinnad blank koppar enligt ASTM B3 och ASTM B8

● Isolering: Polyvinylklorid (PVC) med nylonskikt Typ THHN/THWN

● Jordningsledare: Klass B komprimerad tvinnad blank koppar enligt ASTM B3 och ASTM B8 (kabelstorlekar 8 och 6 har isolerad grön jord)

● Fyllmedel: Pappersfyllmedel (kabelstorlek 8 och 6 använder polypropenfyllmedel)

● Bindemedel: Plattgängad polyesterbindeband för kabelstorlekar större än 2 AWG

● Overall Jacka: Polyvinyl Chloride (PVC) Jacka

Ansökan

TC-ER-kablar är särskilt lämpliga för scenarier som industriella styrsystem, kraftdistribution, signalöverföring och belysningssystem. Dess design stöder installation av kabelrännor och tillåter korta sträckor utan behov av ytterligare rörskydd, vilket minskar installationskostnaderna och komplexiteten. TC-ER-kablar kan uppfylla industristandarder som UL 1277, ge tillförlitlig prestanda och långvarig användning i olika tuffa miljöer och är ett idealiskt val för kablar av industriell kvalitet.

Särdrag

TC-ER-kabel (Tray Cable-Exposed Run) uppfyller B-klassens kompressionstrådade blanka kopparledare enligt ASTM B3 och ASTM B8 standarder, vilket ger utmärkt ledningsförmåga och mekanisk styrka. Det yttre lagret är ett dubbelt lager av isolering bestående av polyvinylklorid (PVC) och nylon, typ THHN/THWN, vilket säkerställer tillförlitlig drift av kabeln i hög temperatur och fuktiga miljöer. Den inbyggda B-klassens kompressionstrådade blanka jordtråden av koppar (i enlighet med ASTM B3 och B8 standarder) och det yttre skiktet är gjorda av en höghållfast polyvinylklorid (PVC) mantel, vilket ger utmärkt vattentät, korrosionsbeständig och nötningsbeständig - resistent prestanda.

Certifiering

TC-ER-kabel (Tray Cable-Exposed Run) har framgångsrikt klarat UL-certifieringen, som uppfyller strikta internationella standarder vad gäller säkerhet, hållbarhet och prestanda. UL-certifiering är en viktig kvalitetssäkring inom området elektriska produkter, vilket indikerar att produkten uppfyller den nordamerikanska marknadens elsäkerhets- och tillförlitlighetskrav.

Paket

TC-ER cable package

Produktionslinje

Dongguan Greater Wire & Cable Co., Ltd. grundades 1995, det är en professionell tråd- och kabeltillverkare. Vårt företag har avancerad produktionsutrustning och produktionsteknik, komplett testutrustning och stark produktteknologisk styrka. Efter år av hårt arbete och stöd från kunder från hela världen har vårt företag utvecklats snabbt och vunnit en stor ära och andel på utomeuropeiska marknader. Företaget har klarat ls09001 kvalitetsledningssystemcertifiering, nationell högteknologisk företagscertifiering, nationell specialisering och speciell nyföretagscertifiering.

kund

wire and cable company

Partner

greater wire Partner

FAQ

F: Vad är typ TC-ER-kabel?

A:TC-ER står för Tray Cable Exposed Run, en beteckning som tillämpas på kablar som uppfyller vissa säkerhets- och prestandastandarder och som kan användas i kabelrännor och exponerade sträckor utan extra skydd.

F: Vad används en kabelkabel till?

S: Brickkablar är mångsidiga kablar som främst används i industriella, kommersiella och allmännyttiga miljöer för att överföra ström, signaler och data.

F: Vad är skillnaden mellan en kabel och en vanlig kabel?

S: Brickkablar är designade för strukturerade system som kabelrännor och frilagd tråd. Tål tuffa industriella miljöer (fukt, kemikalier, värme, nötning). Inkluderar ofta skärmning för att minska elektromagnetisk störning (EMI). Lämplig för våta, torra, farliga och utomhusmiljöer. Inkluderar ledningsfria exponerade trådalternativ (t.ex. TC-ER).

Vanlig kabel är lämplig för allmän kabeldragning i bostäder eller mindre krävande applikationer. Begränsad hållbarhet; inte lämplig för extrema förhållanden. Vanligtvis oskärmad eller lätt skärmad. Vanligtvis lämplig för inomhus- eller bostadsbruk. Industriell användning kräver ledning eller skydd.

Populära Taggar: Typ TC-ER-kabel (THHN), Kina Typ TC-ER-kabel (THHN) tillverkare, leverantörer, fabrik

TC-ER cable specification

Vikter och mått

Cond. Storlek	Dia över Dir. (1)	Isolerad. Tjocklek	Dia över Isolerad. (2)	Jord	Jacka Tjocklek	Ca. OD (6)	Koppar Vikt	Ca. Vikt
AWG	tum	tum	tum	nr x AWG	Mils	tum	lbs./MFT	lbs./MFT
8	0.139	35	0.209	1x10	45	0.542	187	283
6	0.174	35	0.244	1x8	60	0.648	297	436
4	0.221	46	0.313	1x8	60	0.795	442	626
2	0.277	46	0.369	1x6	80	0.958	703	964
1	0.321	57	0.435	1x6	80	1.100	865	1192
1/0	0.360	57	0.474	1x6	80	1.184	1069	1432
2/0	0.404	57	0.518	1x6	80	1.279	1327	1732
3/0	0.454	57	0.568	1x4	80	1.387	1700	2156
4/0	0.510	57	0.624	1x4	80	1.508	2110	2624
250	0.558	68	0.694	1x4	80	1.659	2469	3076
350	0.661	68	0.797	1x3	110	1.942	3440	4272
500	0.789	68	0.925	1x2	110	2.218	4885	5888
600	0.866	79	1.024	1x2	110	2.432	5822	6994
750	0.968	79	1.126	1x2	110	2.652	7278	8602

El- och ingenjörsdata

Cond. Storlek	Min. Böjning Radie	Max. Dra Spänning	Motstånd		Reaktans	Tillåtna ampaciteter
Cond. Storlek	Min. Böjning Radie	Max. Dra Spänning	DC vid 25 grader	AC vid 90 grader	@ 60 Hz	60 grader	75 grader	90 grader
AWG	Inches	Lbs.	Ω/MFT	Ω/MFT	Ω/MFT	ampere	ampere	ampere
8	2.2	396	0.652	0.815	0.030	40	50	55
6	2.6	630	0.411	0.514	0.028	55	65	75
4	3.2	1002	0.258	0.323	0.029	70	85	95
2	3.8	1593	0.162	0.203	0.028	95	115	130
1	5.5	2009	0.129	0.162	0.028	110	130	145
1/0	5.9	2534	0.102	0.128	0.027	125	150	170
2/0	6.4	3194	0.081	0.102	0.027	145	175	195
3/0	6.9	4027	0.064	0.081	0.026	165	200	225
4/0	7.5	5078	0.051	0.064	0.026	195	230	260
250	8.3	6000	0.043	0.055	0.026	215	255	290
350	9.7	8400	0.031	0.040	0.026	260	310	350
500	13.3	12000	0.022	0.029	0.025	320	380	430
600	14.6	14400	0.018	0.025	0.025	350	420	475
750	15.9	18000	0.014	0.020	0.025	400	475	535

† Ampacitys baseras på Tabell 310.15 (B)(16) i NEC, 2014 Edition. Ampasiteter hos isolerade ledare upp till och inklusive 2000 volt,

baserat på en omgivningstemperatur på 30ºC (86ºF)
