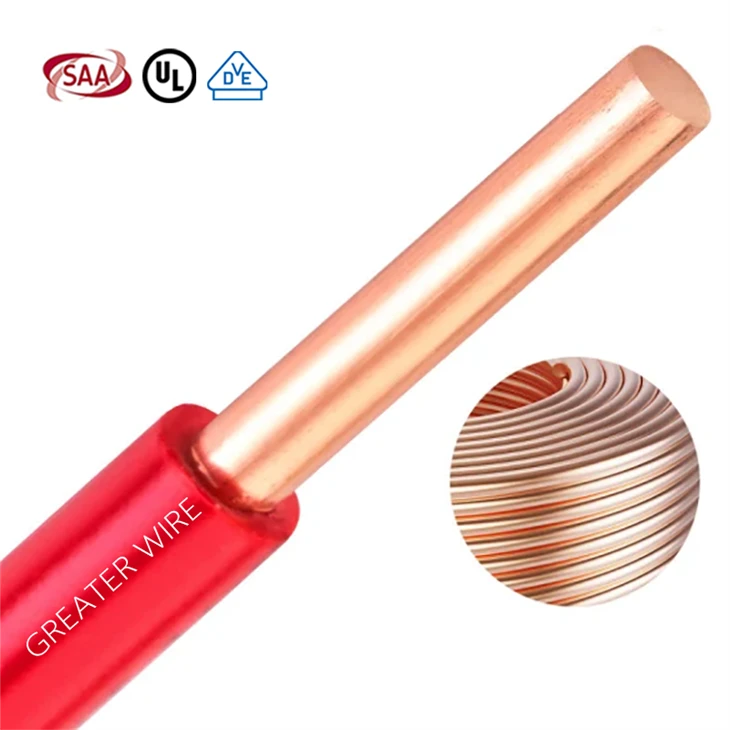

UL 83 koppar thw byggtråd

● Ledare: Solid eller strandad mjuk ritad kopparledare

● Isolering: Polyvinylklorid (PVC) blyfri

● Temperatur: Överskrider inte 60 grader i torr eller våt plats

● Spänning: 600 volt

● Referensspecifikation:

PNS 35-1: 2004

UL 83

Pek

Nek

Ansökan

UL 83 Koppar THW -byggnadstråd är en kopparledare designad för kraft- och distributionskretsar. Det används allmänt i service-, mat- och filialkretsar i bostads-, industri- och kommersiella byggnader. Denna tråd överensstämmer med UL 83 -standarder och är lämplig för kabelkanaler eller andra erkända elektriska ledningssystem. Dess huvudsakliga tillämpningsområden inkluderar jordens jordning och kraftöverförings- och distributionskretsar och tål en viss grad av mekanisk stress och miljöfaktorer. På grund av dess utmärkta konduktivitet och värmebeständighet används UL 83 koppar THW -byggnadskabel i stor utsträckning i en mängd olika byggande elektriska installationer.

Särdrag

UL 83 Koppar THW-byggnadstråd är en enkelsträngande kopparledarkabel med en strandad design och isolerad med fuktbeständig, flam-retardant och UV-resistent PVC-material. Kabeln finns i olika färger för att möta olika installationsbehov. It meets a range of international standards, including ASTM B-3 (soft or annealed copper), B-8 (concentric stranded copper), B-787 (combined stranded copper), as well as UL 83, ICEA S-95-658/NEMA WC-70 and Federal Specification Aa -59544. Den har en VW -1 Flame Retardant -klassificering, tål temperaturer upp till 90 grader i våta eller torra miljöer, är resistent mot solljus, olja och bensin och uppfyller ROHS -direktivet för att säkerställa att det uppfyller miljökraven.

Certifiering

THW -byggtråd är UL -certifierad, vilket innebär att kabeln uppfyller strikt elektrisk säkerhet, prestanda och kvalitetskrav. THW -kablar som har erhållit UL -certifiering uppfyller nationella och regionala lagstiftningskrav och därmed undviker juridiska risker och efterlevnadsfrågor. Detta underlättar produktens inträde på den globala marknaden, särskilt på den nordamerikanska marknaden, där UL -märket betraktas som en viktig indikator på produktens efterlevnad av säkerhetsstandarder.

Paket

THW wire package

Produktionslinje

Dongguan Greater Wire & Cable Co., Ltd. grundades 1995, det är en professionell tråd- och kabeltillverkare. Vårt företag har en oberoende produktionsanläggning som täcker mer än 50, 000 kvadratmeter. Vårt företag har avancerad produktionsutrustning och produktionsteknologi, fullständig testutrustning och stark produktteknologi. Efter flera års hårt arbete och stöd från kunder från hela världen har vårt företag utvecklats snabbt och vunnit en hög ära och dela på utländska marknader. Företaget har passerat ISO9001-certifiering av kvalitetshanteringssystem, nationellt högteknologiskt företagscertifiering, nationell specialisering och speciell ny företagscertifiering. Produkten har passerat CCC, ROHS, CE, CB, SAA, TUV, VDE, UL, CUL, FCC, SGS och andra kvalitetssystemcertifieringar och erhöll ett antal patentcertifikat, med oberoende varumärken.

kund

THW wire manufacturer

Kompanjon

Greater Wire Partner

Vanliga frågor

F: Kan THW -kablar användas utomhus?

S: Ja, THW-kablar kan användas utomhus, men de är inte lämpliga för långvarig användning. De är UV-resistenta och tål solljus utan att lätt försämras eller skadas av UV-strålar. Även om de är något väderbeständiga, kan långvarig exponering för extrema väderförhållanden eller fysiska skador kräva ytterligare skydd eller val av kablar utformade för utomhusmiljöer (som thwn eller användning -2).

F: Är THW -kabelbeständig mot olja och bensin?

S: Ja, THW -kablar är resistenta mot olja och bensin. Den yttre manteln är tillverkad av PVC (polyvinylklorid), som kan motstå effekterna av olja och bensin och inte lätt åldras eller skadas av kontakt med dessa ämnen. Det kan emellertid inte utsättas för dessa kemikalier på länge.

Populära Taggar: UL 83 koppar thw byggtråd, porslin ul 83 koppar thw byggtråd tillverkare, leverantörer, fabrik

THW wire

Blyfri termoplastisk fuktbeständig tråd (TW), 600 volt, 6o grad

Ledarstorlek		Nej & nominell tråddiameter	Väggtjocklek	Ungefärlig övergripande diameter	Minsta isoleringsmotstånd	*Ampacitet	Kabel nominell vikt
Mm	Ungefärlig AWG	Mm	Mm	Mm	M-ohm-km		Kg/km
Fast
1,6 mm	14		0.8	3.20	50	25	26.63
2. 0 mm	12		0.8	3.60	50	30	38.13
2,6 mm	10		0.8	4.20	50	40	59.59
3,2 mm	8		1.2	5.60	50	55	95.54
Strandad
2. 0 mm2	14/7	7x 0. 60mm	0.8	3.40	50	25	27.83
3,5 mm2	12/7	7x 0. 80mm	0.8	4.00	50	30	44.31
5,5 mm2	10/7	7x1. 0 mm	0.8	4.60	50	40	64.85
8. 0 mm2	8/7	7x1,20mm	1.2	6.00	50	55	99.64
14mm2	6/7	7x1,60mm	1.6	8.00	40	80	177.28
22mm2	4/7	7x2. 0 mm	1.6	9.20	40	105	259.44
30mm2	2/7	7x2,30mm	1.6	10.10	40	130	331.79
38mm2	1-19	19x1,60mm	2.0	12.00	40	155	442.09
50mm2	1/0-19	19x1,80mm	2.0	13.00	40	180	544.54
60mm2	2/0-19	19x2. 00 mm	2.0	14.00	30	205	657.72
80mm2	3/0-19	19x2,30mm	2.0	15.50	30	250	848.35
100mm2	4/0-19	19x2,60mm	2.0	17.00	30	290	1063.51
125mm2	250 mcm	37x2,10mm	2.4	19.50	30	335	1362.18
150mm2	300 mcm	37x2,30mm	2.4	20.90	20	375	1612.92
	350 mcm	37x2,47mm	2.4	22.10	20	420	1849.23
200 mm2	400 mcm	37x2,60mm	2.4	23.00	20	440	2027.62
	500 mcm	37x2,95mm	2.4	25.45	20	505	2585.99
250mm2		61x2,30mm	2.4	25.50	20	505	2576.95
	600 mcm	61x2,52mm	2.8	28.30	20	575	3114.59
325mm2	650 mcm	61x2,60mm	2.8	29.00	20	600	3302.36
	750 mcm	61x2,82mm	2.8	30.90	20	655	3844.86
400mm2	800 mcm	61x2,90mm	2.8	31.70	20	675	4061.41
500mm2	1000mcm	61x3,20mm	2.8	34.40	20	770	4898.28
* Referensstandard: PEC, NEC (baserad på omgivande lufttemperatur på 30 grader)
